Rangkaian Generic Array Logic
1. Tujuan [ B A C K ]
a. Mengetahui apa itu Generic Array Logic
b. Bisa membedakan Generic Array Logic dengan yang lain

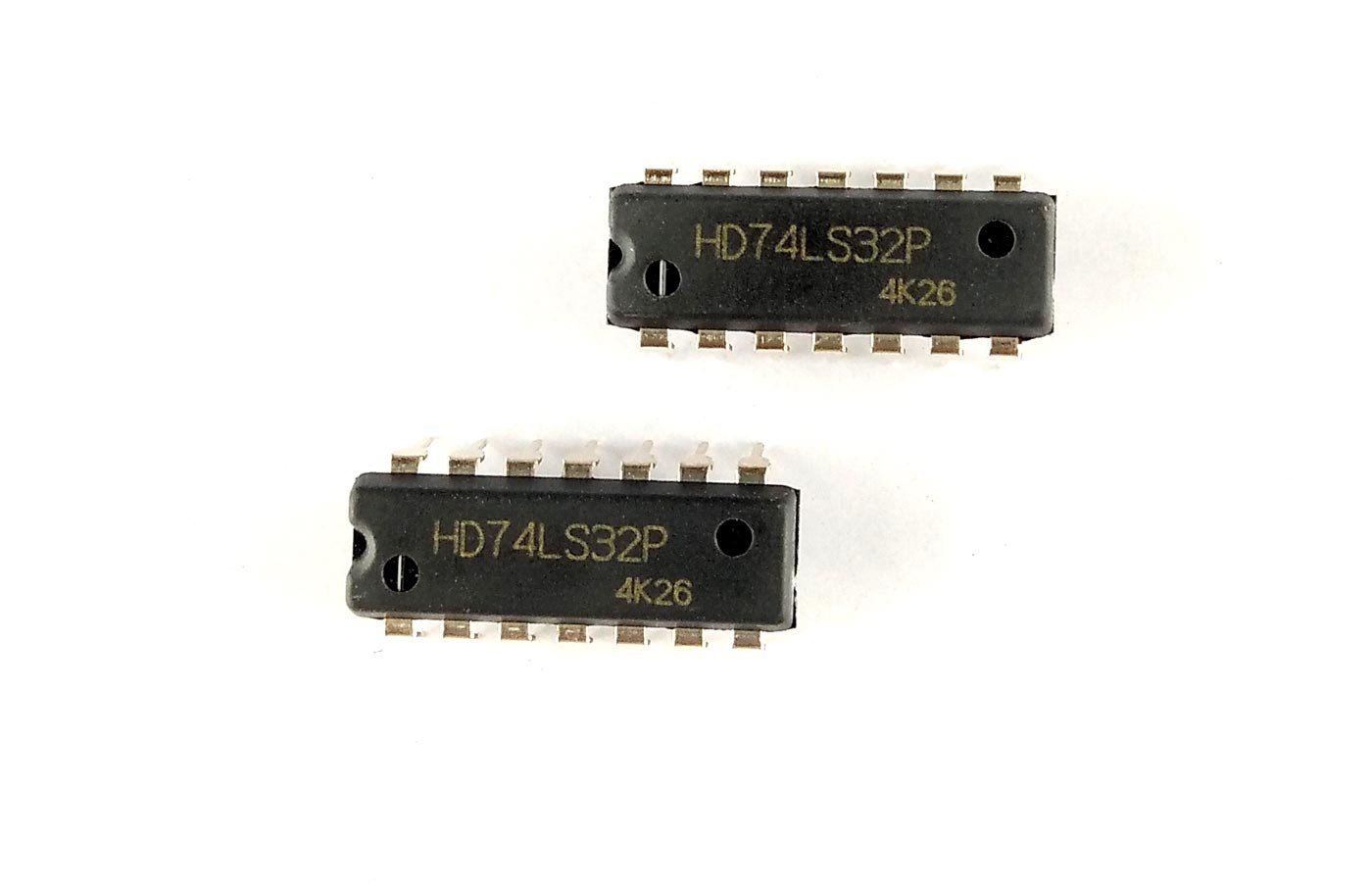

2. Alat dan Bahan [ B A C K ]
Apabila semua / salah satu input merupakan bilangan biner (berlogika) 1, maka output akan menjadi 1. Sedangkan jika semua input adalah bilangan biner (berlogika) 0, maka output akan berlogika 0.
2. IC 7408
Apabila semua / salah satu input merupakan bilangan biner (berlogika) 0, maka output akan menjadi 0. Sedangkan jika semua input adalah bilangan biner (berlogika) 1, maka output akan berlogika 1.
3. Inverter
Inventer merupakan sebuah teknologi perangkat listrik dengan fungsi penting di dalam dunia elektronik dan kelistrikan. Inverter berfungsi sebagai converter daya listrik yang mampu mengonversikan arus searah atau DC (Direct Current) menjadi arus bolak-balik atau AC (Alternating Current), atau juga sebaliknya dengan efektivitas yang sama.
Perangkat logika merupakan salah satu dari tiga kelas penting perangkat yang digunakan untuk membangun elektronik digital sistem, perangkat memori dan mikroprosesor. Perangkat memori seperti ROM dan RAM digunakan untuk menyimpan informasi seperti instruksi perangkat lunak suatu program atau kontennya database, dan mikroprosesor menjalankan instruksi perangkat lunak untuk melakukan berbagai fungsi, mulai dari menjalankan program pengolah kata hingga melakukan tugas yang jauh lebih kompleks. Perangkat logika menerapkan hampir setiap fungsi lain yang harus dilakukan sistem, termasuk perangkat-ke-perangkat antarmuka, pengaturan waktu data, kontrol dan operasi tampilan dan sebagainya.
Perangkat logika yang dapat diprogram (PLD) menawarkan kepada pengguna berbagai kapasitas logika dalam hal digital block yang dapat dikonfigurasikan oleh pengguna untuk melakukan fungsi yang diinginkan atau serangkaian fungsi. Konfigurasi ini dapat dimodifikasi atau diubah beberapa kali oleh pengguna dengan memprogram ulang alat. Generic Array Logic (GAL) adalah salah satu perangkat logika yang dapat diprogram ulang.
Gambar 1. IC Generic Array Logic
Gambar 2. Progammed PAL
Gambar 3.GAL Block Schematic
Gambar 4. OLMC Architecture
Gambar 3 dan 4 masing-masing menunjukkan representasi skematik blok perangkat GAL dan arsitektur OLMC khas yang digunakan dengan perangkat GAL. OLMC dari tipe yang ditunjukkan pada Gambar 3 dapat dikonfigurasikan untuk menghasilkan empat keluaran yang berbeda tergantung pada input pilihan.
Ini termasuk yang berikut:
1. S1S0 = 00: mode terdaftar dengan output RENDAH aktif.
2. S1S0 = 01: mode terdaftar dengan output TINGGI aktif.
3. S1S0 = 10: mode kombinasional dengan output RENDAH aktif.
4. S1S0 = 11: mode kombinasional dengan output TINGGI aktif.
Gambar 5. Grafik Perbandingan Arus dan Tegangan
Gambar 6. PIN pada IC GAL16V8A
Bisa dilihat bahwa dua dari empat input ke multiplexer 4-ke-1 adalah output kombinasi, dan dua lainnya adalah output terdaftar. Juga, dari dua output kombinasional, satu adalah TINGGI aktif output sedangkan yang lainnya adalah output RENDAH aktif. Hal yang sama terjadi dengan output terdaftar. Dari empat input ke multiplexer, yang muncul di output tergantung pada input pilihan. 2-ke-1 multiplexer memastikan bahwa hasil akhir juga tersedia sebagai umpan balik ke array AND yang dapat diprogram.

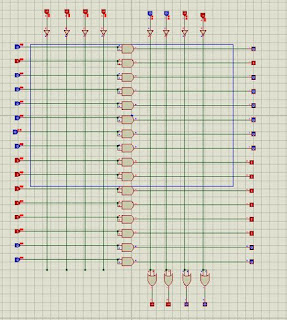

Prinsip Kerja:
Arus akan mengalir ke gerbang logika AND jika pada logicstate di inverter berlogika 1 dan arus pada gerbang logika and AND itu akan dialirkan arus ke gerbang logika OR. Pada rangkaian diatas kita harus mengubah atau memasukan nilanya satu persatu pada gerbang logika yang ingin kita masukan nilainya supaya mendapatkan nilai output yang diinginkan.
